Veiligheidsspanning
Veiligheidsspanning beschrijft conform de norm DIN EN/IEC 60449 een bereik van de laagspanning, waarbij de grenswaarde van 50 V (bij wisselspanning) of van 120 V (bij gelijkstroom) niet wordt overschreden. Contactmateriaal tot 50 V hebben geen aardleidingcontact nodig en hier zijn de uurinstellingen ook niet genormeerd.

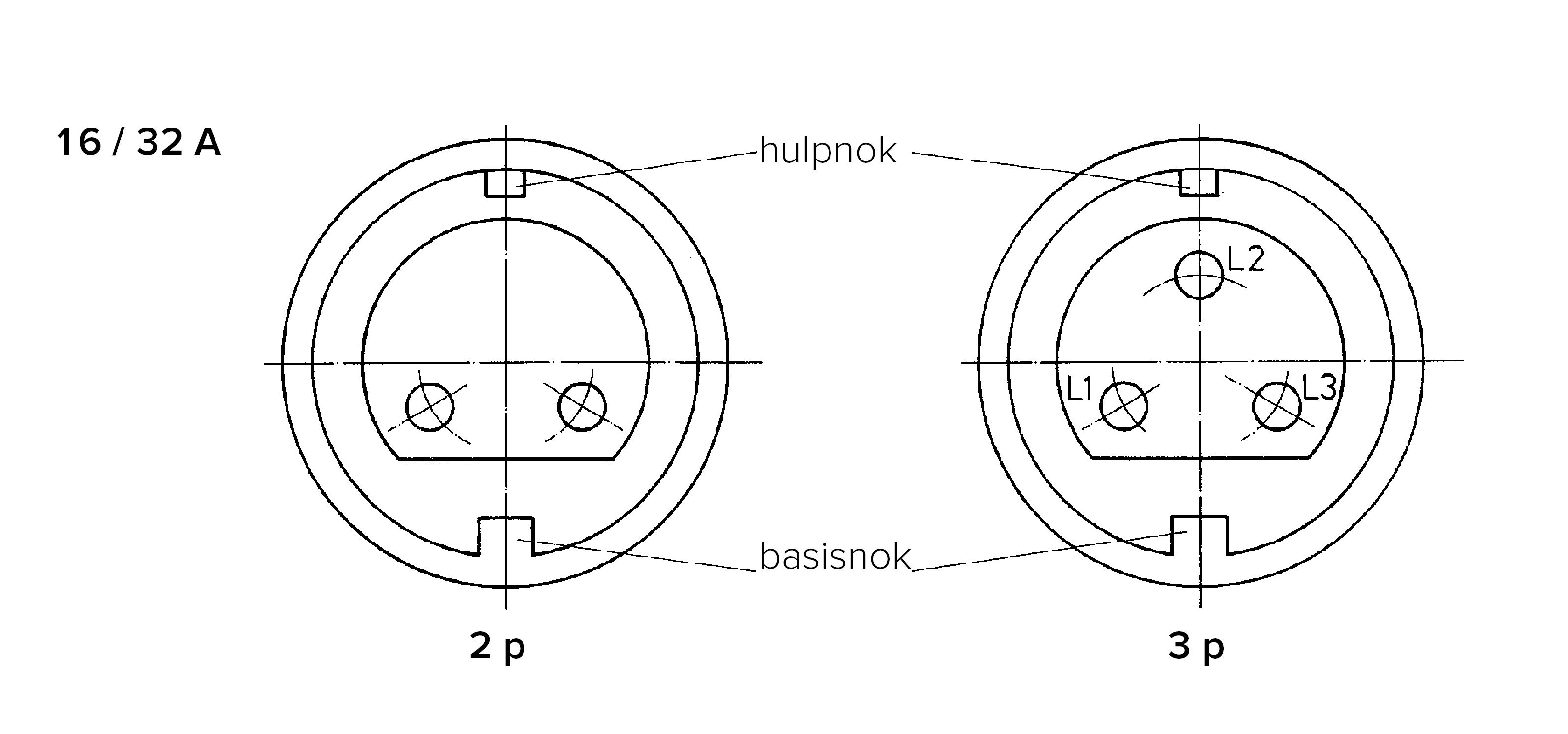

Bij contactmateriaal tot 50 V worden, verplicht door het ontbreken van het aardleidingcontact, bij de koppelcontactstoppen en de contactdoos een bodemnok en een extra hulpnok alsmede bij contactstoppen telkens een groef voor de hulp- en bodemnok op de beveiligingskraag gebruikt. De bodemnok staat altijd op uurstand 6 uur. De hulpnok bevindt zich afhankelijk van de spannings- en frequentiewaarde in een uurstand overeenkomstig table 208 en 209 van EN IEC 60309-2 (zie "Meer informatie" hieronder). Contactbussen van contactdozen en koppelcontactstoppen met nominale bedrijfsspanningen tot 50 V moeten net zoals in EN IEC 60309-2, weergegeven door normblad 2-VIII, zijn aangebracht (zie grafiek).
Plaatsing van de hulpnok voor verschillende spanningen en frequenties
Uurstand volgens tabel 103 uit EN 60309-2:1999 + A1:2007 + A2:2012
Bedrijfsspanning van het contactmat. V | Frequentie Hz | Plaats van de hulpnok of -neus (t. o. v. basisnok = 6h) in uurstand |
20 tot 25 | 50 en 60 | geen hulpnok of -neus |
40 tot 50 | 50 en 60 | 12 |
20 tot 25 en 40 tot 50 | 100 - 200 300 400 > 400 tot 500 geliikstroom | 4 2 3 11 10 |
25 | geliikstroom* | 8 * voor draagbare elektrische incubator met 12 V of 24 V gelijkspanning in ambulance of traumahelikopter |
De uurstanden 1h en 9h zijn voor toekomstige normeringen gereserveerd.

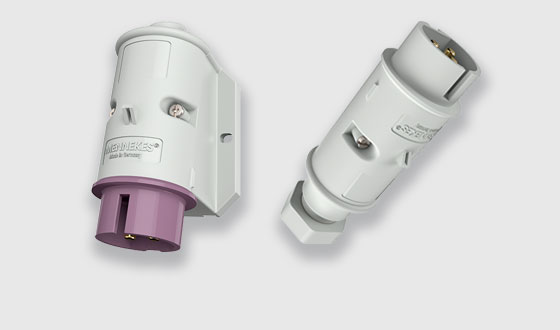

Kenkleur

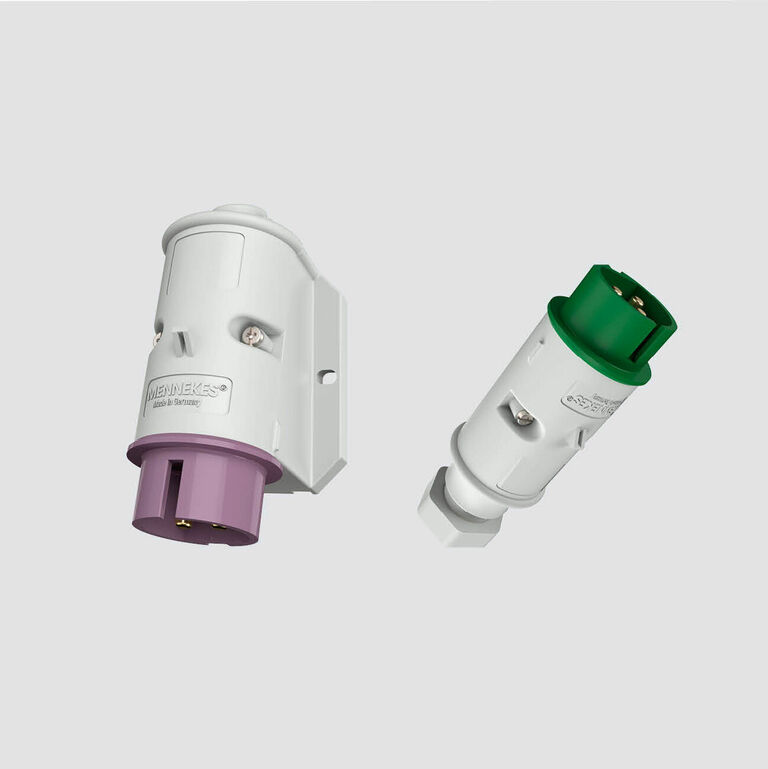

Indien de bedrijfsspanning als aanvulling op de codering met een kleur wordt aangeduid, dan dienen (volgens EN 60309-1:1999, tabel 2) de volgende kleuren te worden toegepast:
Bedrijfsspanning | Kenkleur | RAL* |
20 tot 25 V | violet | 4001 |
40 tot 50 V | wit | 7035 |
* Door MENNEKES vastgelegde RAL nr.´s, omdat in de norm EN 60309-1:1999 geen exacte specificatie opgenomen is.
