IP-beschermingsgraden en IP-beschermingsklassen
- IP-beschermingsgraden (IP = Ingress Protection) geven informatie over tegen welke invloeden van buiten contactmateriaal is beschermd.
- Beschermingsklassen beschrijven de veiligheidsmaatregelen die voor gevaarlijke spanningen/een elektrische schok en zodoende tegen een stroomuitval beveiligen.
IP-beschermingsgraad
CEE-contactmateriaal moet altijd betrouwbaar werken. Daarom moeten ze onder andere aan een bepaalde beschermingsgraad voldoen. IP-beschermingsgraden (IP = Ingress Protection) geven informatie over tegen welke invloeden van buiten contactmateriaal is beschermd. Iedere IP-beschermingsgraad bestaat uit twee cijfers. Deze definiëren precies in hoeverre de binnenkant van het apparaat door de behuizing van het apparaat is beschermd tegen ongewenst binnendringen. Het eerste cijfer geeft informatie over de bescherming tegen vreemde voorwerpen en contact. Het tweede cijfer geeft informatie over de bescherming tegen water. De cijfercombinaties zijn in de norm EN/IEC 60529 vastgelegd.
Contactdozen en koppelingen moeten tijdens gebruik zowel bij ingestoken als bij niet ingestoken stekkers aan de aangegeven beschermingsgraad voldoen. Voor stekkers en toestelcontactdozen geldt de beschermingsgraad wanneer deze met een complementair stuk (koppelingen of contactdoos) zijn verbonden.
CEE-contactmaterialen moeten aan de beschermingsgraden IP 44 of IP 67 voldoen, CEE-contactmateriaal met nominale stromen van 100/125 A van beschermingsgraad IP 67. Als contactdozen met 100/125 A op de behuizing zijn bevestigd of hiermee een constructieve eenheid vormen, kan de complete opbouw conform beschermingsgraad IP 44 plaatsvinden.

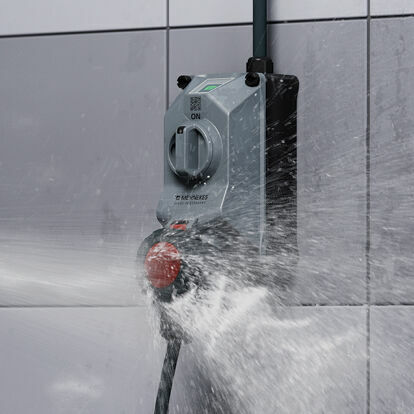

Naast productoplossingen in IP44 of IP67 bieden we ook bijzonder robuuste en ontkoppelbare CEE-contactdozen en stekkers en koppelingen met IP67 / IP69-bescherming. Deze stekkers en contactdozen blijven waterdicht als ze worden ondergedompeld en onder hoge druk worden gereinigd.
Bij conventionele SCHUKO® contactdozen conform DIN VDE 0620 en DIN 49440 ff. moet er in het bijzonder op worden gelet, dat ze afhankelijk van de constructie alleen bij gesloten klapdeksel aan beschermingsklasse IP 44 kunnen voldoen, omdat het binnendringen van water in het gebied van het geaarde stopcontact niet kan worden voorkomen.
Bij onze contactmaterialen wijst een opschrift op de desbetreffende beschermingsgraad.
Hier in een tabel is voor u een overzicht samengesteld van de IP-beschermingsgraden conform EN/IEC 60529 (onjuist ook vaak IP-beschermingsklassentabel genoemd; betreffende beschermingsklassen zie hieronder):
Tabel IP-beschermingsgraden
| 1e cijfer | ||
|---|---|---|
| EN 60529 | Bescherming tegen vreemde voorwerpen | Bescherming tegen aanraking met |
| 0 | niet bescherm | niet bescherm |
| 1 | beschermd tegen vaste voorwerpen groter dan 50 mm | handpalm |
| 2 | beschermd tegen vaste voorwerpen groter dan 12,5 mm | vinger |
| 3 | beschermd tegen vaste voorwerpen groter dan 2,5 mm | gereedschap |
| 4 | beschermd tegen vaste voorwerpen groter dan 1,0 mm | draad |
| 5 | beschernd tegen stof | volledige bescherming tegen aanraking |
| 6 | stofdicht | volledige bescherming tegen aanraking |
| 2e cijfer | |
|---|---|
| EN 60529 | Bescherming tegen water |
| 0 | niet beschermd |
| 1 | beschermd tegen druppelend water |
| 2 | beschermd tegen druppelend water bij een schuine stand tot 15° |
| 3 | Bescherming tegen vallend sproeiwater tot 60° ten opzichte van de verticale |
| 4 | Bescherming tegen spatwater van alle kanten |
| 5 | Bescherming tegen straalwater (spuit) uit elke hoek |
| 6 | Bescherming tegen krachtige waterstralen |
| 7 | beschermd tegen tijdelijke onderdompeling |
| 8 | beschermd tegen continue onderdompeling |
| 9 | Bescherming tegen water bij hogedruk-/stoomstraalreiniging, speciale landbouw |
IP-beschermingsklassen
IP-beschermingsklassen volgens EN 61140 / VDE0140-1
Beschermingsklassen beschrijven de veiligheidsmaatregelen die beschermen tegen gevaarlijke spanningen/een elektrische schok en dus tegen een elektrisch ongeval. Er zijn vier beschermingsklassen: 0, 1, 2 en 3.
0: geen extra bescherming naast de basisisolatie
1: Beschermingsaarding
2: Beschermingsisolatie
3: Laagspanningsbeveiliging
De beschermingsklassen voor alle elektrische apparatuur zijn gedefinieerd in de normen EN/IEC 61140 en VDE 0140-1. De voor het merken van de apparatuur te gebruiken symbolen zijn gedefinieerd in de norm EN/IEC 60417.
