Dispositifs de connexion SCHUKO®

SCHUKO® est l'abréviation de « Schutzkontakt » et désigne un système de connexion répandu en Allemagne et dans de nombreux pays européens. Ce système garantit un raccordement sûr et fiable des appareils électriques grâce au contact de protection qui lui a donné son nom. La particularité des prises SCHUKO® réside dans leur mise à la terre : Les broches de contact de la fiche sont conçues de manière à établir une connexion avec la terre avant les contacts sous tension. Cela garantit une protection maximale contre les chocs électriques.

Le symbole du marteau

Le symbole du marteau sur les prises et fiches SCHUKO® signifie « résistant aux chocs » ou « résistant aux coups ». Ce symbole indique que le produit correspondant est particulièrement résistant aux effets mécaniques. Les produits portant ce symbole sont idéaux pour une utilisation dans des environnements difficiles où l'on peut s'attendre à une sollicitation accrue, comme par exemple dans les ateliers, les garages ou sur les chantiers. La résistance aux chocs est assurée par des matériaux spéciaux et une construction renforcée, ce qui rend le produit plus durable et plus sûr.

Prises de courant en saillie avec symbole de marteau et collerette d'étanchéité à bride

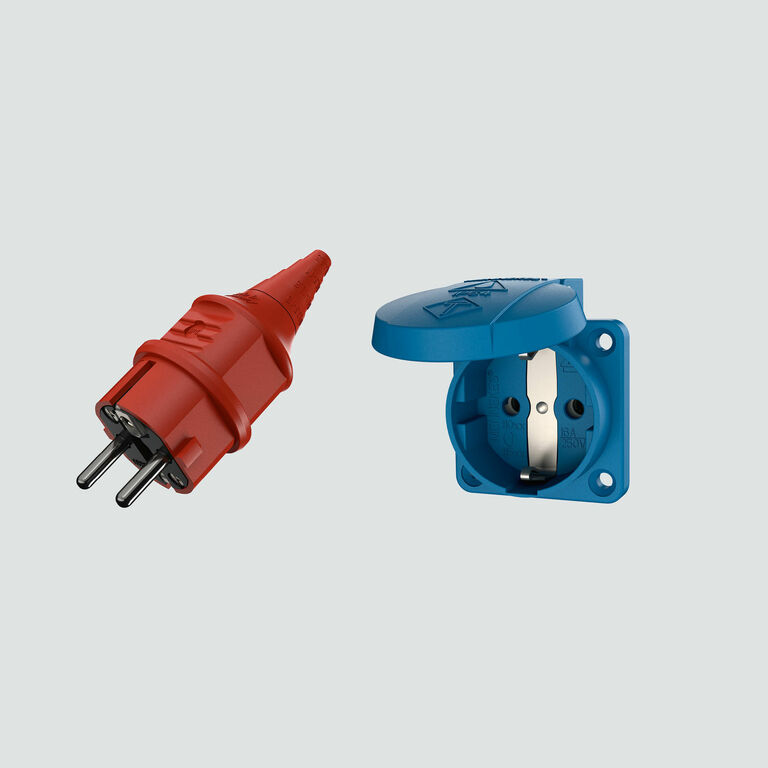

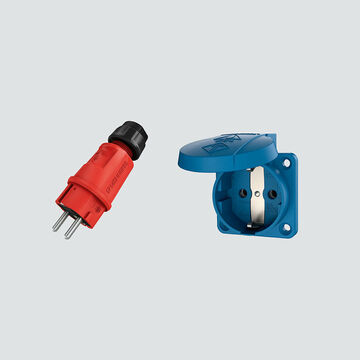

Nos prises de courant SCHUKO® en saillie avec symbole du marteau sont également disponibles avec collerette d'étanchéité en élastomère thermoplastique (TPE) pour les appareils mobiles, imperdables grâce à la technologie à deux composants et au choix avec bornes à vis ou bornes à fiche. Avec le couvercle rabattable fermé, ces prises répondent à l'indice de protection IP54 dans toutes les positions. Les solutions sont protégées des doigts et du dos de la main selon la norme DIN EN/IEC 60529, également disponibles avec des dimensions de bride 75 x 75 mm pour les goulottes de câbles et les boîtiers encastrés - et vous pouvez sans problème transformer les prises SCHUKO® existantes en ces prises.

Notre gamme de produits dans le domaine des prises SCHUKO®

Dans notre gamme de produits, vous trouverez l'ensemble de notre portefeuille de prises 16 A SCHUKO®. Cela comprend des prises murales et en saillie, des fiches d'appareils, des accouplements et des fiches. Différents produits sont disponibles avec des degrés de protection allant de IP20 à IP68. Selon le modèle, ils peuvent être facilement raccordés avec la technique de contact à vis ou de borne à fiche.

Portefeuille SCHUKO®

Différence entre les échelles massives et les échelles flexibles

Dans l'installation électrique, on distingue les conducteurs massifs (rigides) et les conducteurs flexibles. Nos solutions SCHUKO® sont utilisables aussi bien avec des conducteurs flexibles qu'avec des conducteurs massifs, qui doivent être prétraités différemment selon l'application. Les deux variantes ont des domaines d'application et des propriétés spécifiques :

Fils massifs avec une section de 1,5 à 2,5 mm²

Massive Leiter 1,5 bis 2,5 mm² Querschnitt. — Dénuder, c‘est tout.

Les conducteurs massifs sont constitués d'un seul fil et sont généralement utilisés pour des lignes fixes - par exemple dans les murs et les plafonds. Ils sont plus faciles à mettre en œuvre et offrent une grande stabilité mécanique. En raison de leur conception, ils sont moins sujets aux ruptures et garantissent une connexion électrique fiable. Toutefois, comme ils ne sont guère flexibles, il est difficile de les poser dans des espaces d'installation restreints.

Fils flexibles avec une section de 1,5 à 2,5 mm²

Les conducteurs flexibles se composent de nombreux fils individuels minces qui sont réunis en un seul brin. Ils sont donc plus mobiles et sont utilisés là où la flexibilité est nécessaire, par exemple dans les câbles de raccordement des appareils, dans les câbles de rallonge ou dans les zones où les mouvements sont fréquents. Leur flexibilité les rend idéaux pour une utilisation dans des espaces restreints, mais ils nécessitent également des méthodes de traitement spéciales pour garantir une connexion sûre.
